一、STEP7-Micro/WIN V4.0編程軟件介紹

STEP 7-Micro/WIN編程軟件是為PLC控製櫃使用用戶開發的，他主要針對於西門子200係列PLC、他為編輯和監控自己的應用程序提供了良好的編程環境。為了能快捷高效地開發您的應用程序，STEP 7-Micro/WIN編程軟件為您提供了三種程序編輯器。

二、計算機配置要求

STEP7-Micro/WIN V4.0編程軟件既可以在PC機上運行，也可以在siemens公司的編程器上運行。PC機或編輯器的更小配置如下：

操作係統

Windows 2000、windows XP、windows 7（專業版家庭版）

至少100M硬盤空間

鼠標（推薦）

PLC控製櫃編程軟件隻適用於S7-200係列，smart200係列不適用。

三、軟件安裝的步驟

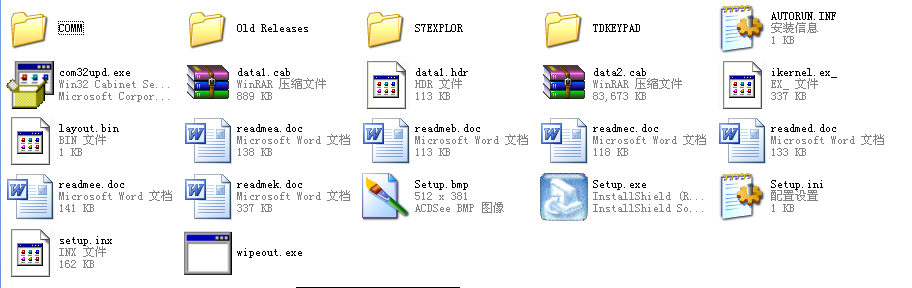

（1）STEP7-Micro/WIN V4.0編程軟件光盤放入光驅會顯示出光盤中包含的所有內容。如1-1圖。

圖1-1

（2）點擊光盤文件中的Setup.exe安裝程序。如圖1-2

圖1-2

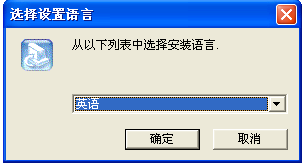

（3）在出現選擇設置語言對話框後直接點擊確定即可往下安裝，會出現圖1-3.

圖1-3

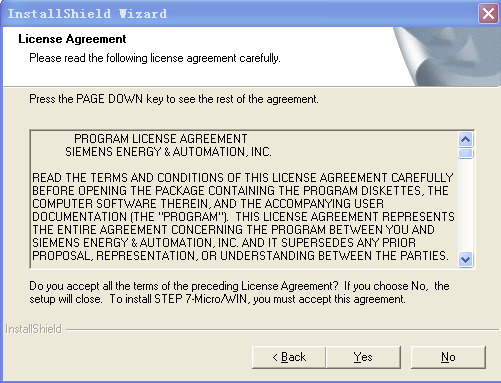

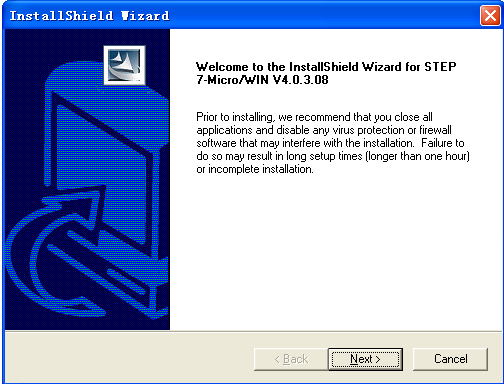

（4）出現圖1-3後，點擊Next即可進入下一步的安裝。圖1-4

圖1-4

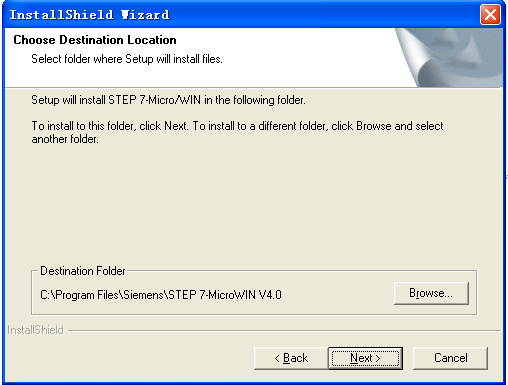

（5）在圖1-4中點擊Yes會出現以下圖1-5.

圖1-5

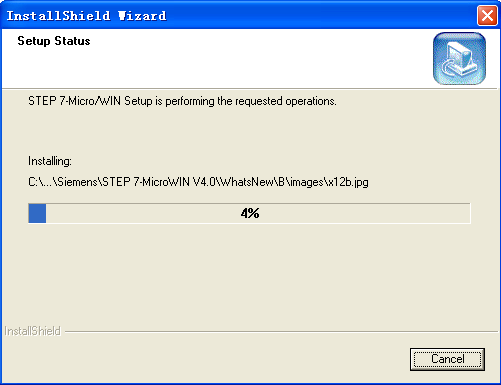

（6）當出現圖1-5，點擊Next進行下一步，此後進行安裝，如圖1-6

圖1-6

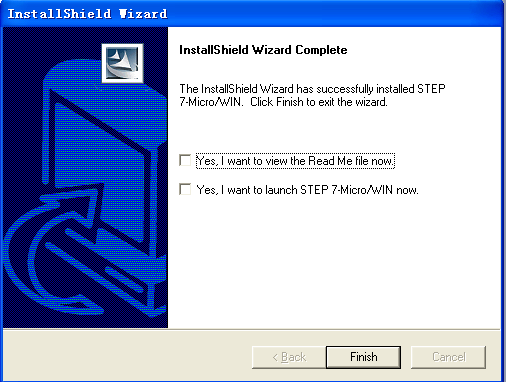

（7）等待進度完成後會自動切換到圖1-7，點擊Finish即可完成安裝。

圖1-7

（8）這時桌麵上會出現STEP 7-Micro/WIN編程軟件圖標即，如圖1-8

圖1-8

四、軟件的介紹

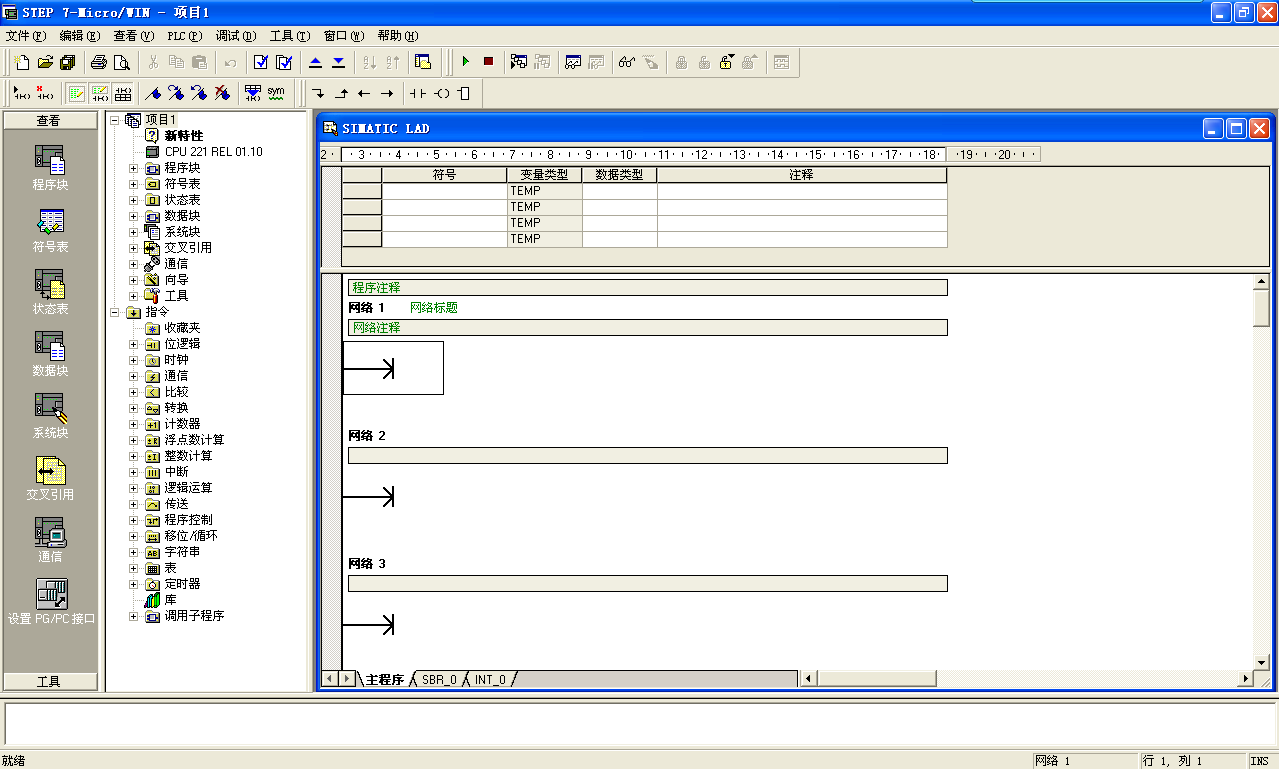

(1)首先雙擊桌麵上STEP7-Micro/WIN V4.0編程軟件，會打開編程軟件的編程界麵（如圖4-1），在此你可以通過設備控製軟件V4.0在線對PLC采集的數據進行監控。接下來會一步一步的介紹設備編程軟件V4.0中各個對麻豆AV网站在线看設備所必須用到的邏輯命令語言。

圖4-1

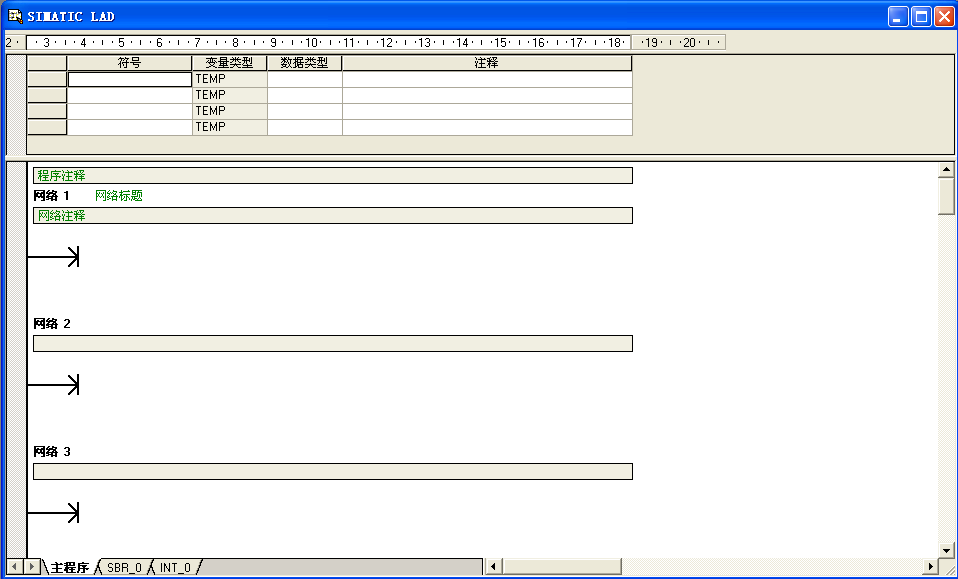

（2）當打開STEP7-Micro/WIN V4.0編程軟件後會出現圖4-1，其中圖4-1中所包含的圖4-2

圖4-2

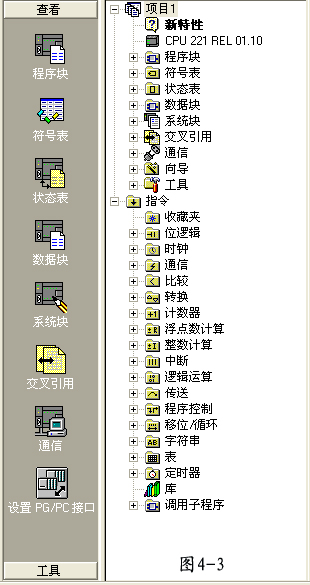

圖4-1中所包含的圖4-3部分為命令語言和命令語言區，在圖4-3中可以設置PC機與可編程控製器之間的通信方式和調用編程命令語言。當點擊程序塊圖標後程序塊圖標後4-2圖標會出現在界麵的上端，顯示程序。

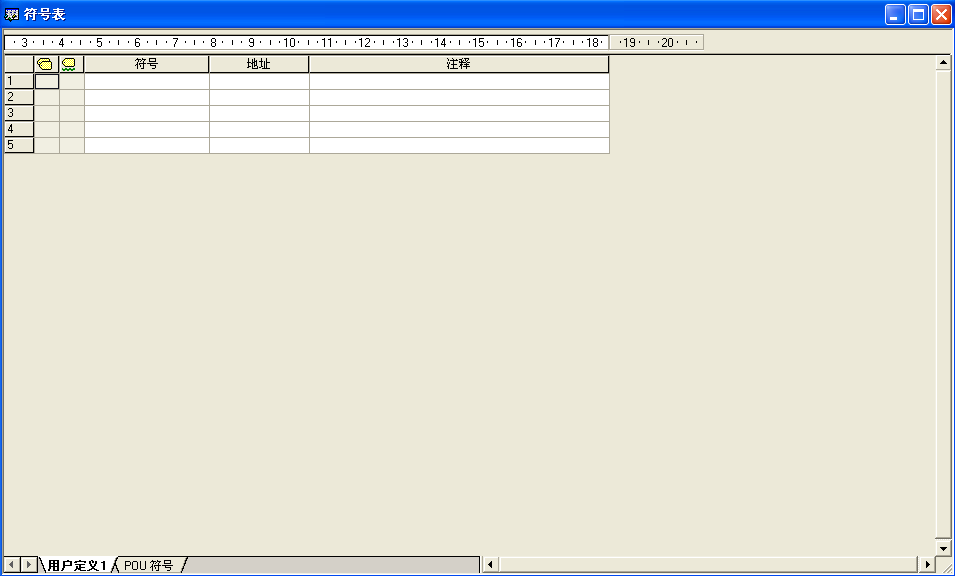

（3）符號表是為程序中的點來取名字，這樣會使閱讀程序和更改程序非常的方便快捷。如圖4-4所示，在符號欄中輸入自己取得名字，地址欄為輸入名字所對應的地址。備注中也可以以標注一些其他的信息。這樣以來在程序取得點隻要包括在符號表所定義點中就會直接顯示自己定義的名字。

圖4-4

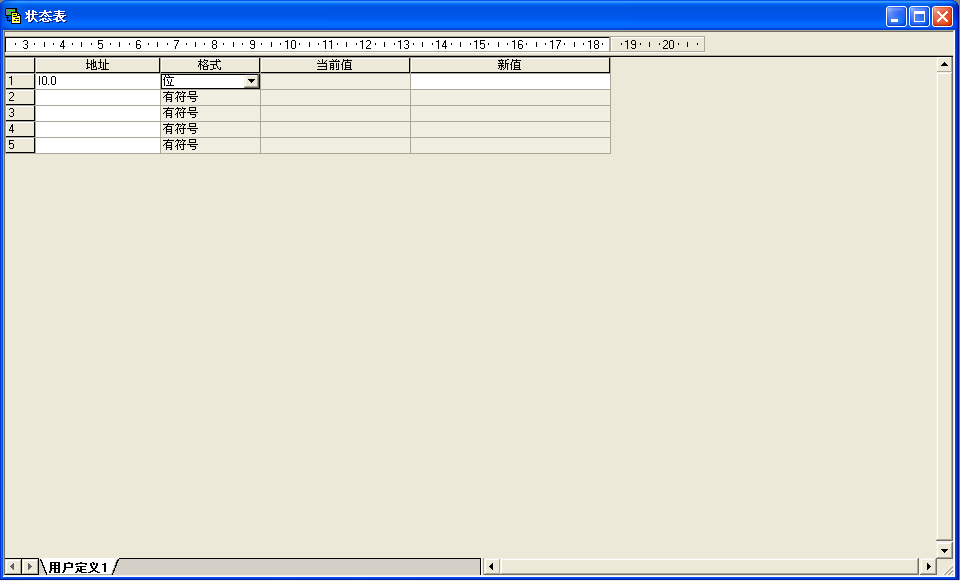

（4）點擊狀態表會出現圖4-5，狀態表對話框是針對於在係統通信的狀態下，在地址欄中輸入所要觀察的點，然後選擇點所對應的格式就會在當前值中顯示出點當前的狀態。若需要更改當前的狀態時隻要在新值中輸入即可強製更改當前值的狀態。

圖4-5

（5）交叉引用命令被點擊後會顯示出係統已經被用的所有點，一目了然，防止重複。

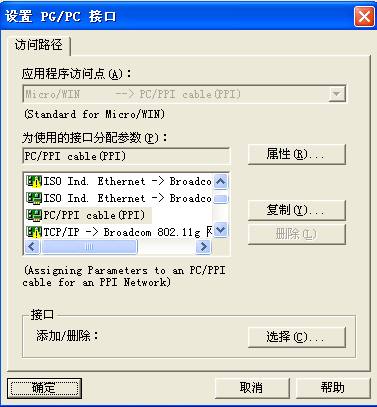

（6）設置PG/PC接口，點擊此項會顯示圖4-6對話框，在此對話框內可以更改、設置PC與可編程控製器之間的通信方式、通信端口和通信波特率等。

圖4-6

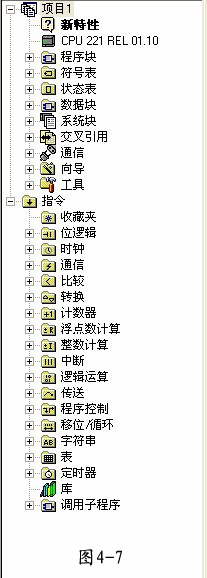

（7）在4-3所包含的圖4-7部分中新特性可以看到可編程控製器即PLC控製櫃內CPU的版本的版本型號，在指令欄中可以調用所有指令進行組織邏輯，放入編程區中組建程序邏輯。

五、如何上載下載程序

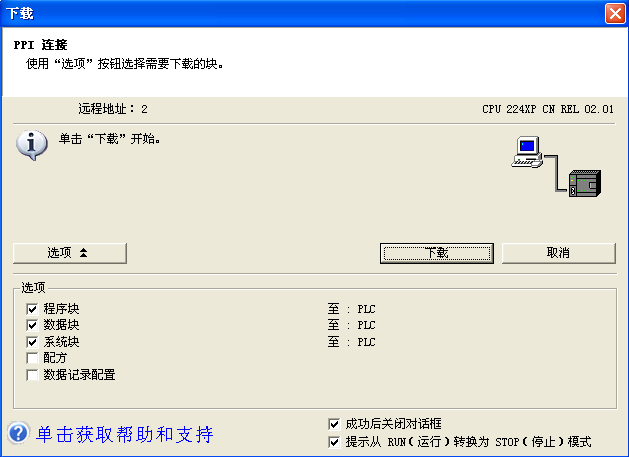

當程序完成，通信方式確定，PC機通過編程數據線與可編程控製器已連接後，點擊文件---下載或者點擊圖標會出現圖5-1對話框。在對話框中有下載和取消按鈕，若不想取消點擊取消鍵，若確認下載點擊下載鍵即可。

圖5-1

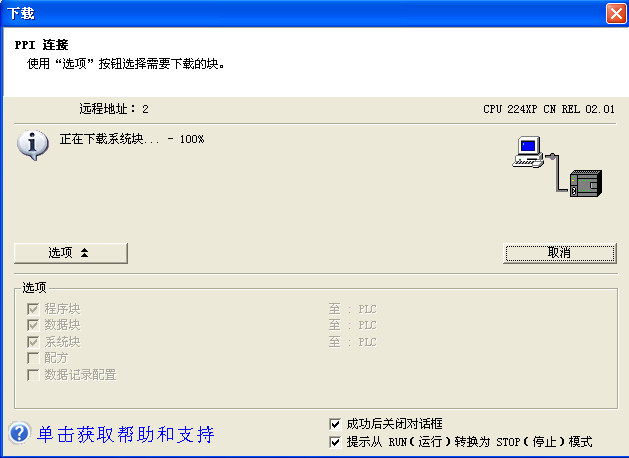

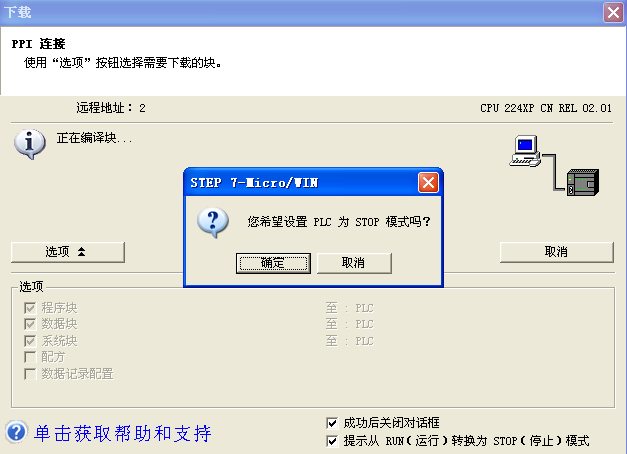

當點擊下載後會出現圖5-2對話框，詢問是否要停止PLC,若點擊取消則取消下載，若點擊確定則在下載期間會停止PLC控製櫃內的PLC的運行，則會顯示圖5-3進度

圖5-2

圖5-3

當下載完畢後會自動退出對話框，此時PLC顯示停止狀態，此後點擊菜單中PLC—RUN(運行)或者點擊圖標就會顯示圖5-4，點擊否取消PLC到RUN模式，點擊是PLC切換到RUN模式並且自動退出此對話框。

圖5-4

以上就是PLC控製櫃關於麻豆AV网站在线看設備，適用在西門子200PLC的具體介紹。
