隨著現代科學技術的飛快發展，PLC控製櫃在工業自動化控製這個廣泛的行業中得到廣大消費者的一致認可和肯定，它的優點、特點、方便性，解除生產力效果也是有目共睹、眾人皆知的。不過再好的設備也難免會出現些小問題，設備也不免會有些小缺點，例如說控製線路故障，它出現了這種哪種的故障，麻豆下载黄色视频應該怎麽解決、如何解決、從哪檢查，下麵麻豆下载黄色视频來共同探討一下。

1、PLC控製櫃輸入與輸出查詢

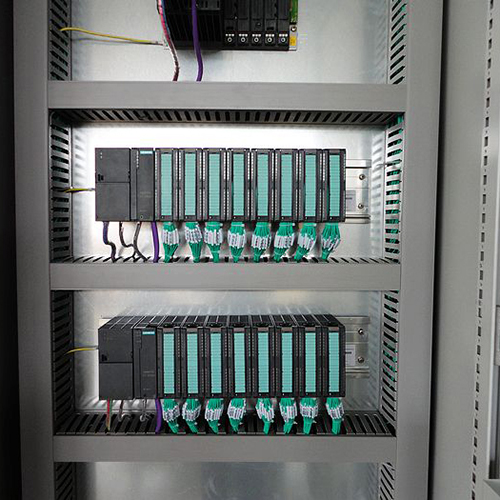

PLC控製櫃看上去內部、外部沒有什麽，內部裝著一排小小的PLC通過外圍電路就能靈活、智能地控製著一個複雜係統，麻豆下载黄色视频所能看到的隻不過就是一排PLC模塊，還有從PLC模塊上下端子引出的一縷一縷，不知道到哪裏去的線，再加上一些空氣開關、繼電器、接線端子以及PLC控製櫃麵板上的指示燈，它們固定在箱內安裝板、門板上，就好似一個已經安裝完電子元件的PCB集成電路板。

在這看起來簡單卻又複雜的電路中，可以毫不猶豫的說任何一個人如果手裏沒有原理圖，不仔細研究原理圖就來檢察PLC控製櫃的設備故障，那一定會不知從何下手，查找故障的心態會特別茫然，而且就算是有把握也不是百分百。

根據這種情況，麻豆下载黄色视频在設計PLC控製櫃時會設計控製櫃內部元件的布局圖，檢修人員看得到布局圖就能知道哪個是哪個，哪個是第1哪個是第2，並且在安裝時嚴格按照布局圖進行布局。在生產接線時為每根線穿上一個線號管，線號管上有中文、英文字母或數字，這個意思就是對這些線取名，每根線跟每根線都是不一樣的名稱，在每個元件貼上電氣名稱。此時在檢修電氣故障時不帶圖紙，簡單的問題也能勝任自如。

2、輸入回路查詢

在判斷某一個按扭、限位開關、線路通斷等輸入回路的問題時，可將PLC控製櫃在帶電情況下初步判斷，比如說處理按鈕問題，首先將PLC置為停止狀態，防治係統誤動作。按下按鈕檢查按鈕對應的PLC輸入點是否點亮，如果沒亮應檢查是否是按鈕本身存在故障。檢查按鈕本身故障可以采用這種方法，將按鈕的常開點用短接線進行短接，如果短接那證明是按鈕本身的問題，更換按鈕即可處理。如果對應的PLC輸入點還是沒有亮，那是不是此回路有問題呢？答案是不一定的，也可能是PLC的輸入點損壞，此時可將對應的PLC輸入點端子與公共端短接，如果亮了則表明PLC的輸入點是正常的。然後就可以查回路的問題了，先檢查按鈕的電源，再檢查整個回路。在通常情況下，一個長時間運行的PLC控製櫃係統回路通常是不會出現太大問題的。有可能的問題就是回路電源、按鈕本體和PLC輸入點這三部分。

3、輸出回路查詢

在判斷一個PLC控製櫃的輸出回路，其實他跟輸入回路是有一定相似性的。通常PLC控製櫃輸出時首先它是控製繼電器，繼電器再控製負載。這樣一來，PLC輸出回路與負載通過繼電器進行了隔離，這一對PLC模塊有一定的保護作用。若PLC控製櫃輸出點輸出，若對應的繼電器燈不亮，對應的負載不執行動作，那麻豆下载黄色视频應該先去檢查PLC輸出模塊的點是不是亮了，如果亮了可以找到對應的繼電器，用萬用表的通斷檔可以檢測一下PLC輸出模塊的點到繼電器的這根線是不是斷路，如果不是檢查一下繼電器的負極是不是可以對PLC的輸出點形成電壓。不形成電壓的情況下就要檢查負極的線。如果繼電器亮了，負載還是沒有動作，那這就要檢查繼電器和負載之間的電氣回路了，到這裏負載與PLC輸出模塊已經沒有了聯係。

4、程序邏輯檢查
現今的工業自動化控製上，品牌各異、型號不同造成現場使用的PLC種類繁多，對於不管是低端的PLC還是高端的PLC，其大部分邏輯都采用梯形圖，由於品牌的不同指令也大同小異。大多的梯形圖是會有中文、英文符號標注的，否則技術人員在閱讀邏輯時是很困難的，看邏輯前應該大概了解一下設備的運行工藝和操作過程，這一在看邏輯時會比較容易。
