一、用途

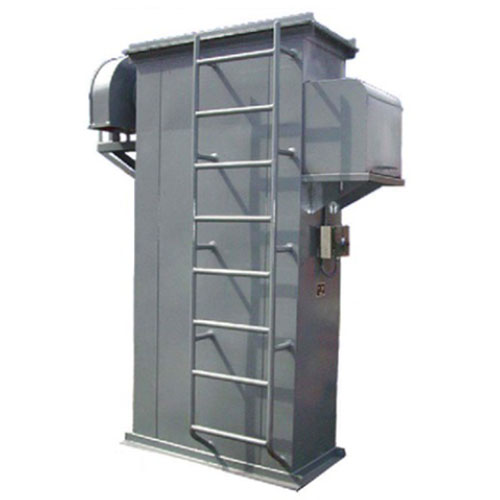

SCB脈衝袋式除塵器是適用於電廠灰庫庫頂的一種淨化設備，是在分析了國內外多家產品的優缺點基礎上，采用了先進的清灰技術，具有氣體處理能力大、淨化效果好、結構簡單、工作可靠、維修量小等優點。是專門為燃煤電廠的粉煤灰庫及冶金、水泥等粉狀物料庫的除塵設計的。是目前最適用於庫頂除塵的理想設備。

二、工作原理

       含塵空氣由進風口進入除塵器箱體內，細小粉塵由於濾袋的多種效應作用，被阻滯在濾袋外壁。淨化後的氣體通過濾袋經文式管從上箱體出風口排出。隨著使用時間的增長，濾袋表麵吸附的粉塵增多，濾袋的透氣性減弱，使除塵器阻力不斷增大。為保證除塵器內部的阻力控製在限定的範圍之內，由脈衝控製儀發出信號，循序打開電磁脈衝閥，使氣包內的壓縮空氣由噴吹管各噴孔噴射到對應的文式管（稱為一次風），壓縮空氣通過文氏管加速產生的引射力誘導周圍的清潔空氣（稱為二次風，相當於高壓氣流體積的5-7倍）高速噴入濾袋，使濾袋以100m/s2的加速度瞬間急劇鼓脹，由於反向脈衝氣流的衝擊作用很快消失，濾袋又急劇收縮，這樣產生的振蕩將貼附在濾袋過濾麵上的粉塵剝離下來。落下的灰塵經排塵係統排出。

三、結構及性能

該除塵器結構采用標準模塊設計，其基本結構由三大部分組成。其中包括：

1、上箱體：包括可拆卸的箱蓋和出風口。

2、下箱體：包括多孔板、濾袋、龍骨、文式管等。

3、噴吹係統：包括脈衝控製儀、電磁脈衝閥、噴吹管、氣包。

SCB脈衝袋式除塵器目前根據現場過濾麵積的大小不同有很多形式。根據處理氣量的不同可以組合成各種處理氣量的除塵設備，如、24袋、36袋、48袋、60袋……等。為用戶選型提供了非常方便的條件。機構具有如下特點：

1、箱體采用整體焊接形式。剛度大、密封性能好，組合形式便於運輸、安裝。

2、濾袋是過濾含塵氣體的部件，本產品采用“208”工業滌綸布作濾料（亦可應用戶要求采用其他濾料如芳碸綸、針刺氈、玻璃纖維布），可耐120℃溫度。透氣性和機械強度均較好。

3、SMK-20E脈衝噴吹控製儀為除塵器提供了可靠的脈衝寬度、時間和順序的設定及控製。可保證除塵器在無人操作的情況下長期運行。

4、SCB脈衝袋式除塵器為頂抽式拆裝，分塊式輕型蓋板方便拆卸。濾袋檢修更容易，隻要檢修各模塊排氣口的排氣情況便可準確判斷破損濾袋的位置，很容易地更換破損袋。

四、SMK-20E脈衝噴吹控製儀

1、概述

SMK-20E脈衝噴吹控製儀是脈衝袋式除塵器噴吹係統的主要控製裝置。它的輸出信號控製電磁脈衝閥, 噴吹壓縮空氣對濾袋循環清灰，使除塵器的阻力保持在設定的範圍內，以保證除塵器的處理能力和收塵效率。控製儀輸出一個電信號持續時間，稱為脈衝寬度。控製儀輸出二個電信號之間的間隔時間，稱為脈衝間隔。控製儀輸出的電信號完成一個循環所需要的時間，稱為脈衝周期。

2、技術指標

額定輸入電壓：   AC  220V +10%—-20%  50Hz

額定輸出電流：   1A

耗        電：   ≤8W

輸出脈衝間隔調節範圍：1 —30 Sec

輸出脈衝寬度調節範圍：0.03—0.2 Sec

壓差接點： 一對開關觸點

使用環境：

（1）溫度  -25℃—+55℃

（2）空氣相對濕度：≤85%

（3）無嚴重的腐蝕氣體和導電塵埃

（4）劇烈震動或衝擊

安裝方式：直接安裝在除塵器本體上或集中控製的控製櫃中。

重量：1.26Kg

體積：230 x185x95mm

五．安裝使用及維護

1、 除塵器安裝前，應進行完好性檢查，包括各種配套件的清理，安裝時各連接處應加橡膠墊，擰緊連接螺栓，以保證除塵器具有良好的嚴密性。

2、安裝脈衝噴吹控製儀，接於AC220V 50Hz電源上，電磁閥按編號並按順序接在控製儀插頭各輸出端上。

3、過濾器安裝必須使其所示箭頭方向與壓縮空氣流動方向一致。

4、除塵器在運行前應對脈衝噴吹係統進行檢查，確定無誤後方可運行。

5、脈衝袋式除塵器運行要設專人管理，維修人員要熟知除塵器及儀表原理性能。

6、破損濾袋更換要及時，發現除塵器排氣口冒灰，表示已有濾袋破漏。

7、電磁閥要保持靈敏可靠，脈衝閥膜片是易損件，如發現動作不靈敏和膜片破損，要及時清洗或更換。

六、本機SCB-160 脈衝袋式除塵器主要技術參數：

過濾麵積（m2）           160

濾袋數量（條）           160

濾袋規格（mm）        Φ130x2450

工作溫度（℃）           120

設備阻力(kPa)             1.2-1.5

除塵效率                 99-99.5%

過濾風速（m/min）        ＜1

處理風量（m3/h）          9600—11500

電磁脈衝閥數量（個）      20

脈衝控製儀型號           SMK-20E

輸出脈衝間隔調節範圍：    1 —30 Sec

輸出脈衝寬度調節範圍：    0.03—0.2 Sec

噴吹壓力（Mpa）          0.4—0.6

噴吹耗氣量(m3/min)         0.25
