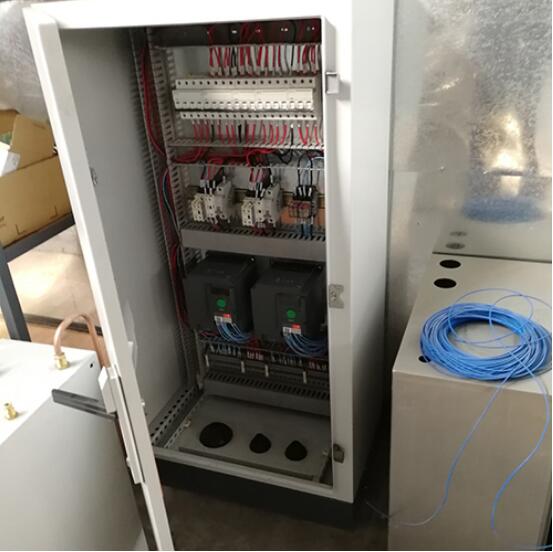

目前使用的變頻控製櫃用於調節設備的工作頻率，降低能耗，並能順利啟動設備。可廣泛用於恒壓供水、空壓機、風機泵、中央空調、港口機械、機床、鍋爐、造紙機械、食品機械等的自動控製。那麽你對變頻控製櫃的布局考慮和安裝要求知道多少呢？下麵為大家總結下。

布局考慮

1、為保證控製櫃內所有設備接地良好，采用短粗接地線與公共場所或母線連接接地。任何與變頻器連接的控製裝置（如可編程控製器）都有公共接地，也應采用短粗線接地。使用扁平導體（如金屬網），因為它在高頻時具有低阻抗。

2、低壓控製櫃單元、繼電器、接觸器采用熔斷器保護；當逆變器與電機的連接長度大於100m時，當逆變器的供電容量大於600kw/A或供電容量大於逆變器容量的10倍時，建議采用輸入輸出電抗器。

3、為保證控製櫃內接觸器處於滅弧特性，交流接觸器采用阻容抑製器，直流接觸器繞組采用“續流”二極管。變阻器抑製器也非常有效。

4、如果設備在噪聲敏感環境中工作，可以使用電磁兼容濾波器來減少輻射幹擾。同時，為了達到更佳效果，須保證過濾器與安裝板有良好的接觸。

5、電機電纜應與其他控製電纜線路分開，Zui小距離為500mm。同時，應避免平行於線路的電纜和控製電纜之間的長距離。如果控製電纜和電源電纜交叉，應盡可能呈90度布置。同時，電機電纜和控製電纜的屏蔽罩須用合適的卡子固定在安裝板上。

6、為了有效抑製電磁波的輻射和傳導，變頻電機電纜須采用屏蔽電纜，屏蔽層的導電率須至少為每相鐵芯導電率的1/10。

7、PLC變頻控製櫃應配備零放電和保護接地棒組（PE）。接地棒組和PE導電棒須連接（銅排到銅排連接）。它們須靠近電纜密封套。附加地線組也由其他電纜（排）接地和保護。屏蔽母線用於保證所有電纜連接的屏蔽可靠性。它通過一根橫梁實現了大型金屬對金屬的連接。

8、帶顯示麵板的操作不能安裝在電纜和帶線圈的設備附近，如電力電纜、接觸器、繼電器、電磁閥、變壓器等，因為它們會產生強磁場，影響儀表的測量精度。

9、電源組件（變壓器、驅動組件、負載電源等）和控製組件（繼電器控製、可編程控製器）須分開安裝。但是，它不適用於集成電源組件和控製組件的產品設計。逆變器和低阻濾波器的金屬外殼應與電氣櫃連接，以減少高頻電流的影響。理想情況下，模塊應安裝在導電性良好的黑色金屬板上，金屬板應安裝在大型金屬平台上。

10、控製櫃的設計應注意電磁兼容的區域性原則，不同區域的設備布置不同。每個區域對噪聲發射和抗擾度有不同的要求。該區域有金屬外殼，或使用接地隔離板隔離櫃內空間。考慮到熱值，控製櫃的風道應合理設計以排出氣流，避免櫃內渦流和固定位置積灰。風機一般安裝在出風口附近，進風機安裝在下部，出風機安裝在機櫃頂部。

11、根據控製櫃內設備的防護等級，控製櫃需考慮防塵防潮功能。一般設備主要用於：空調、風機、熱交換器、冷凝加熱器。根據機櫃的大小，應同時選擇不同的電源設備。風機的選擇主要考慮櫃內正常工作溫度、櫃外環境溫度、一次風Zui大溫差、風機的通風量和含氣量。已知三個數據：溫度、換氣率、風量，得到空氣中所含的時間變化，然後通過計算溫差，得到實際通風量。選擇所需的風扇。一般在夜間，溫度會下降，因此會產生冷凝水，這取決於櫃內的電路板，因此需要選擇相應的冷凝電阻加熱器來維持櫃內的溫度。

河北變頻控製櫃安裝基本要求

1、變頻櫃安裝在中控櫃內，變頻櫃應垂直安裝，避免上下直接排氣，可能造成通風裝置停機。

2、變頻櫃上下邊緣的距離、控製櫃上下邊緣的距離或擋板與須安裝的大裝置的Zui小距離應大於150mm

3、如果需要拆下鍵盤，特別是用戶在使用鍵盤時，須用膠帶將變頻櫃麵板上的鍵盤孔密封或換上嚴格的口罩，以防大量灰塵進入變頻器。
