一、產品概述

電磁閥是用來控製流體的自動化基本元件，屬於執行器。電磁閥的外圍可以通過電路的設計、組合進行邏輯控製。電磁閥分為單電控和雙電控兩種，單電、雙電控指的是線圈的數量。電磁閥分為多種類型和多種控製方式，根據所控閥門的使用需要來選擇不同種類的電磁閥。電磁閥的電壓等級通常最常用的一般分為DC24V和AV220V兩種，可根據電路設計來進行選擇、選型，此文主要介紹克萊德除灰係統中電磁閥。

二、工作原理

電磁閥是用來控製流體的自動化基本元件，屬於執行器。電磁閥的外圍可以通過電路的設計、組合進行邏輯控製。電磁閥分為單電控和雙電控兩種，單電、雙電控指的是線圈的數量。電磁閥分為多

克萊德電磁閥的得電、斷電即圓頂閥的打開、關閉是通過外圍電路來進行控製的。在成套除灰係統中為了多電磁閥的邏輯性通常是由PLC進行控製的電磁閥，原理就是，PLC的開關量輸出模塊，連接到電磁閥的線圈端。當該模塊的相對應點，有電壓輸出，電磁閥線圈得電，觸點吸合。無電壓輸出，線圈失電，觸點斷開。

三、克萊德電磁閥的組成

克萊德電磁閥通常可分為三大部分組成，分別有閥體、閥座、線圈。此電磁閥內部采用特殊加工技術密封性特別好，外圍有螺紋出氣控，出氣控通常采用銅材質接頭連接，若儀表氣源屬於易燃、易爆、有害氣體也無需擔心其存在泄露問題。

四、電磁閥氣源要求

電磁閥氣源屬於儀表用氣源，對於儀表氣源管路材質一般用銅管、鍍鋅水煤氣管、不鏽鋼等管材，基本不用普通碳鋼管，目的是為了防止氣源中水油等在碳鋼內生鏽引起儀表故障或卡澀。但是在有些場合沒有要求，再者為了節省成本的情況下會選擇碳鋼管。即使是選擇不鏽鋼等管道，在管路的焊接過程中也難免會出現焊渣的出現，所以在配備電磁閥的氣路時會采用過濾器進行氣源過濾，以保證儀表氣源的質量。

隨著科技技術的進步發展，現如今采用氣源處理設備相對較多，比如冷幹機、幹燥機等一些氣源處理裝置，故而氣源的處理效果已經做得非常的好，基本不帶水和油了，但是由於地域的不同也會對氣源處理設備造成問題。尤其是南方多雨超市的天氣，使氣源處理設備的工作量急劇增大，進而造成機器故障也是存在。

五、采購須知

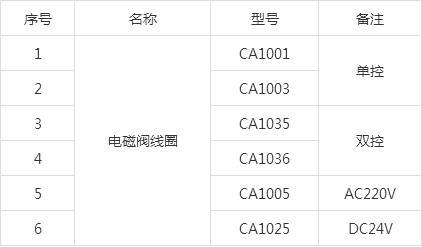

克萊德電磁閥型號閱覽表：
