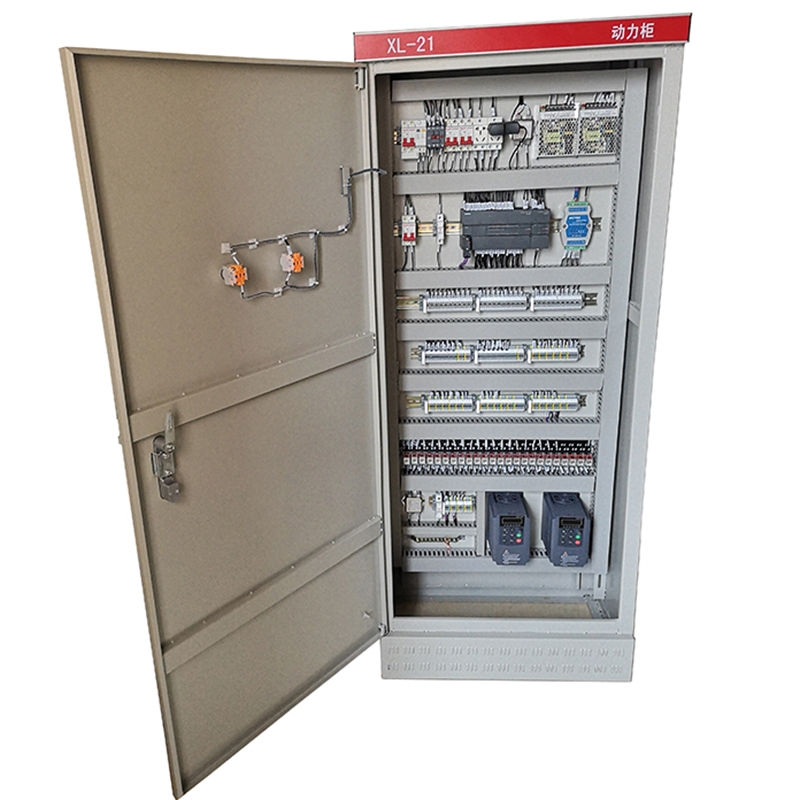

關於北京變頻器控製櫃設計的幾點基礎知識你知道多少？下麵來了解一下。

1、 散熱問題

變頻器發熱是由內部損耗引起的。在逆變器各部分的損耗中，主電路占98%左右，控製電路占2%。為了保證逆變器的正常可靠運行，要對逆變器進行加熱。麻豆下载黄色视频通常用風扇來加熱逆變器；變頻器內置風扇可帶走變頻器箱內部散熱。如果風機不能正常工作，應立即停止變頻器；大功率變頻器還需在控製櫃上加裝風機，控製櫃風道設計合理，所有進風口均設置防塵網，排風通暢，避免櫃內渦流和固定位置積灰；根據變頻器說明書中的通風量選擇匹配的風機，風機安裝時注意防震。

2、 電磁幹擾

1）變頻器工作時由於整流和變頻，周圍幹擾電磁波較多。這些高頻電磁波對附近的儀器儀表有幹擾，會產生高次諧波，通過供電電路進入整個供電網絡，從而影響其他儀器儀表。當逆變器功率較大，占整個係統的25%以上時，應考慮控製電源的抗幹擾措施。

2）當係統中存在高頻衝擊負載時，如焊機、電鍍電源等，逆變器本身會受到幹擾的保護，因此需要考慮整個係統的電能質量。

3、保護問題需要注意以下幾點

1）防水防結露：現場放置變頻器時，應注意變頻器櫃上方不應有管法蘭或其它泄漏點，變頻器附近不應有飛濺的水。總之，現場機櫃的防護等級應在IP43以上。

2）防塵：所有進風口均應設防塵網，防止絮狀雜物進入。防塵網應設計為可拆卸，以便於清潔和維護。防塵網的網格應根據現場的具體情況確定，防塵網與控製櫃的連接處應處理嚴密。

3）防腐氣體：在化工行業，這種情況比較普遍。此時，變頻櫃可放置在控製室內。

4、 變頻器接線規範

信號線和電源線要分開：當使用模擬信號遠程控製變頻器時，為了減少模擬信號對變頻器等設備的幹擾，請將控製變頻器的信號線與強電電路（主電路和順序控製電路）分開。距離應大於30厘米。即使在控製櫃中，也應保持相同的接線規範。信號機與變頻器之間的控製回路長不超過50m。

信號線和電源線分別放置在不同的金屬管或金屬軟管中：如果連接PLC和變頻器的信號線沒有放置在金屬管中，很容易受到變頻器和外部設備的幹擾；同時，由於變頻器沒有內置電抗器，變頻器的輸入、輸出電源線會對外界產生較強的幹擾，因此，放置信號線的金屬管或金屬軟管應延伸至變頻器的控製端子，以確保信號線和電源線完全分離。

1） 模擬控製信號線采用雙絞線屏蔽線，導線規格為0.75mm2。接線時注意電纜剝線應盡可能短（約5-7mm），剝線後的屏蔽層應用絕緣膠帶包裹，以防屏蔽線與其他設備接觸造成幹擾。

2） 為了提高接線的簡單性和可靠性，建議在信號線上使用條形端子。

5、 變頻器運行及相關參數設置

變頻器的整定參數很多，每個參數都有選擇範圍。在使用中，由於個別參數設置不當，變頻器不能正常工作。

控製方式：速度控製、俯仰控製、PID控製或其它方式。采用控製方式後，需要根據控製精度進行靜態或動態辨識。

小工作頻率：即電機的小轉速。電機低速運行時，散熱性能很差。如果電機長時間低速運轉，會導致電機燒毀。而且，在低速時，電纜中的電流也會增加，這也會導致電纜發熱。

大工作頻率：一般變頻器的大頻率為60Hz，有的甚至達到400Hz。高頻會使馬達高速運轉。對於普通電機，其軸承不能長時間超額定轉速運行。電動機的轉子能承受這樣的離心力嗎。

載頻：載頻設置越高，諧波分量越高，與電纜長度、電機發熱、電纜發熱、變頻器發熱等因素密切相關。

電機參數：變頻器在參數中設置電機的功率、電流、電壓、轉速和大頻率，可直接從電機銘牌上獲取。

跳頻：在某個頻率點可能發生共振，特別是當整個設備相對較高時；控製壓縮機時，應避免壓縮機的喘振點
